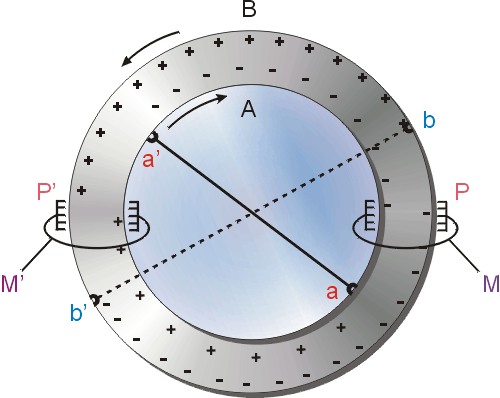

| On se rendra compte du fonctionnement de
cette machine sur le schéma suivant ou les deux plateaux sont représentés par des
cercles inégaux. Nous supposons la machine en fonctionnement; les flèches
indiquent le sens de rotation des plateaux, et les signes indiquent la répartition et le
sens des charges. L'influence du plateau A sur le conducteur diamétral bb'
amène sur les parties du plateau B qui se trouvent sous ses balais des charges
électriques , négatives en b', positives en b. L'influence du plateau B amène
de même sur le plateau A des charges , positives en a', négatives en a. Ces
charges, entraînées par la rotation, entretiennent la distribution figurée. En arrivant
sous les peignes PP', les plateaux se déchargent : tous deux amènent au peigne
P de l'électricité négative, et au peigne P' de l'électricité
positive. Nous avons supposé la machine amorcée : en
fait, lorsqu'on réunit électriquement les peignes PP' en amenant au contact
les boules MM', la machine s'amorce d'elle même si l'air n'est
pas exceptionnellement humide, soit qu'il subsiste toujours des différences de
potentiel entre les diverses parties, soit que le frottement des balais suffise à les
créer.
Avec les machines à influence comme avec les machines à
frottement, le potentiel maximum qu'on peut obtenir est limité, soit par la
déperdition, soit par les aigrettes ou les étincelles qui peuvent jaillir entre les
diverses parties de la machine ; quand ce potentiel maximum est atteint, la machine
fonctionne comme une véritable source d'électricité à potentiel constant. Les
machines de Wimshurst ordinaires permettent d'obtenir des différences de potentiel
de 100000V ; MM Abraham et Villard en ont construit une qui permet de dépasser
300000 volts. |
