Mécanique - Chapitre H - 5

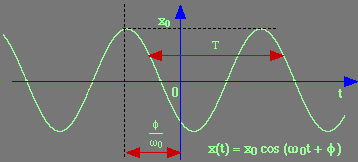

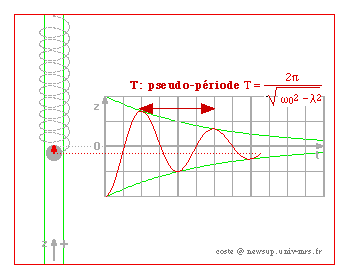

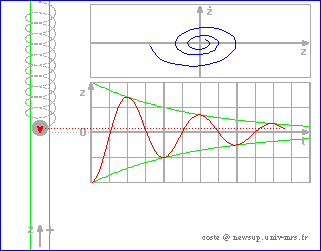

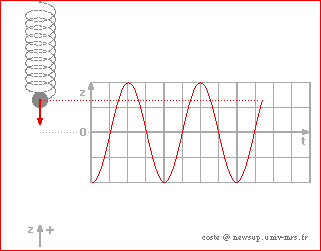

H.5. L'oscillateur harmonique Oscillations harmoniques Oscillations amorties apériodique critique amorti exponentiellement Représentation dans l'espace des phases   Quelle que soit la nature du système physique, l'équation de mouvement de l'oscillateur harmonique est une équation différentielle linéaire d'ordre 2, à coefficients constants, de la forme                                                       H.5.1. Oscillations harmoniques La solution "oscillation harmonique" est de la forme :                                              x(t) = A cos w0t + B sin w0t ou sous une autre forme courante équivalente :                                              x(t) = x0 cos (w0t + f) avec est la pulsation et la période de l'oscillation. L'animation ci-dessous montre le mouvement d'une masse au bout d'un ressort en l'absence de frottement. Oscillation harmonique d'un système masse-ressort   Les conditions initiales (position et vitesse) permettent de déterminer les constantes A et B ou x0 et f ( position initiale et phase initiale ).   H.5.2.Oscillations amorties Si on suppose que le mouvement est freiné par une force opposée à la vitesse : l'équation est :         et en posant : Cette équation différentielle homogène du second ordre à coefficients constants admet une solution générale de la forme : où r1 et r2 sont solutions de l'équation caractéristique A1 et A2 constantes d'intégration déterminées par les conditions initiales.   1) Quand les racines de l'équation caractéristique sont réelles, elles sont négatives et le mouvement est amorti ; le retour à l'équilibre est lent : il est apériodique 2) La racine double négative r1 = - l correspond à "l'amortissement critique". C'est la limite entre l'amortissement et les oscillations. Ce cas correspond au retour le plus rapide à l'équilibre. 3) Si les racines imaginaires sont conjuguées, on obtient une solution oscillatoire amortie La constante l ayant la dimension de l'inverse d'un temps , on pose la constante de temps du système ( ou temps d'amortissement). On a alors : est la pseudo période. Le mouvement n'est pas périodique mais il en diffère peu si l'amortissement est faible. Il est dit périodique amorti exponentiellement.   L'animation ci-dessous montre le mouvement d'une masse au bout d'un ressort en présence de frottement visqueux? L'espace de phases défini ci-dessous se trace simultanément Oscillation amortie d'un système masse-ressort   H.5.3.Représentation dans l'espace des phases Il arrive qu'on représente le régime de fonctionnement d'un système dans un espace plan dans lequel l'abscisse est une variable de position telle que l'élongation du ressort ou la charge du condensateur, et l'ordonnée, une variable de vitesse telle la vitesse de la masse dans le système masse-ressort ou l'intensité dans le système auto-inductance-condensateur. Un tel espace se nomme espace des phases. La représentation donne alors pour le régime oscillant amorti une courbe du type de celle en bleu dans la figure ci-dessous.    Faire les exercices: Ressort pendu dans l'air et dans l'huile Ressort pendu dans l'air et dans l'huile (suite)
