a- Champ axial pour un instrument objectif

Le champ axial ou champ en profondeur est mesuré par le segment axial entre les extrémités duquel doit se trouver un point objet pour que son image soit nette.

Nous étudierons par exemple le cas d'un objectif photographique. L'image réelle est recueillie sur la plaque photographique.

La mise au point consiste à amener le plan du film photographique dans le plan p' conjugué d'un plan objet p ( on met au point sur le plan objet.)

La profondeur de champ, dans l'espace image, constituée par la distance séparant les limites entre lesquelles on peut déplacer le plan p' sans perdre la netteté des points du plan objet p est appelée latitude de mise au point. La profondeur de champ, dans espace objet, constituée par la distance séparant les limites entre lesquelles on peut déplacer le plan p tout en conservant la netteté des points dans le plan image fixe p' est appelée profondeur de netteté.

Nous supposerons que dans le plan image , l'image d'un point soit une petite tache circulaire de diamètre e' .Cette image sera d'autant plus nette que e' sera plus petit. Nous supposerons que le grain du film photographique n'intervient pas dans la définition de la netteté et que seul le fait que le faisceau émergent converge en avant ou en arrière du plan du film en découpant sur ce plan image une tache circulaire de diamètre e' contribue au défaut de netteté ( défaut de mise au point).

La netteté linéaire dépendra donc de la distance d'observation alors que la netteté angulaire ne dépendra que de l'oeil. On a: . La valeur adoptée pour conduisant à une grande netteté est: . D'autre part, pour que la perspective soit respectée, il faut que la photographie soit observée sous un angle égal au diamètre apparent de l'objet vu du point nodal de l'objectif, angle égal au diamètre apparent de l'image vu du point nodal image de l'objectif.

On définit ainsi la distance d'observation orthoscopique qui est la distance d'observation qui respecte la perspective et qui correspond approximativement à la distance entre l'objectif et le plan du film photographique. Lorsque l'objet est éloigné la distance orthoscopique est f et: .

Lorsque la distance focale est courte (appareils de petit format) on pourra cependant faire une observation orthoscopique soit en utilisant une loupe de même focale que l'objectif soit en observant un agrandissement de l'épreuve ( grandissement ) conduisant à une distance orthoscopique .

Dans ce qui suit nous ferons l'approximation consistant à assimiler l'objectif à une lentille mince en confondant le plan de celle-ci avec les plans principaux et nodaux, le diaphragme d'ouverture et les pupilles d'entrée et de sortie.

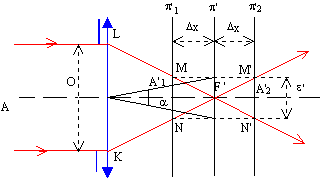

Considérons le faisceau convergent en F' et deux plans distants de de part et d'autre du plan focal et tels que le faisceau découpe sur ces plans des tâches de diamètre égal à . étant supposé petit par rapport à la distance focale f on pourra admettre que la netteté linéaire est sensiblement la même dans les plans .

La distance représente la profondeur de foyer.

En considérant les triangles LKF' et MNF': soit:

La profondeur de foyer, distance qui sépare les positions extrêmes entre lesquelles l'image d'un objet éloigné est suffisamment nette, est proportionnelle au nombre d'ouverture N de l'objectif et à sa distance focale.

Profondeur de netteté dans espace objet.

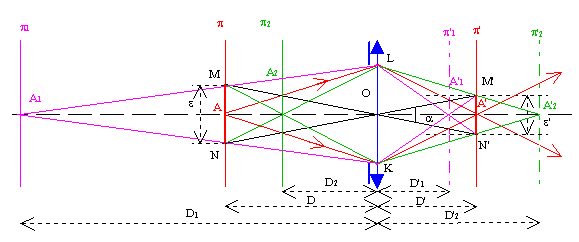

Nous recherchons les positions A₁ et A₂ pour lesquelles les images sont nettes dans le plan fixe de la plaque photographique. Les faisceaux issus de A₁ et A₂ convergent en A'₁ et A'₂ et découpent dans le plan une tâche de diamètre M'N' égale à la netteté linéaire: correspondant à la vision orthoscopique à la distance D'.

Dans espace objet les faisceaux issus de A₁ et A₂ découpent dans le plan objet une tache de diamètre MN telle que: et l'on a: où est le grandissement linéaire pour les plans .

En utilisant les triangles semblables LKA₁ et MNA₁ d'une part et LKA₂ et MNA₂ d'autre part :

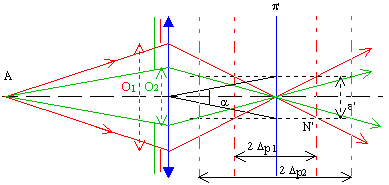

Rappel de la figure précédente

  lorsque l'objectif travaille avec une distance de mise au point D et une ouverture N, la profondeur dioptrique de netteté est proportionnelle au nombre d'ouverture N et ne dépend pas de la mise au point . La profondeur de netteté AA₁ est plus grande au delà de A que la profondeur de netteté AA₂ en deçà de A.

On observe que: La profondeur de netteté est d'autant plus grande que le diaphragme est plus réduit ( N grand ) et que l'objet est plus éloigné ( petit ).

On comprend pourquoi il faut mettre au point à pleine ouverture et ensuite réduire le diaphragme pour que le champ de netteté soit suffisamment profond.

  lorsque la plaque sensible est dans le plan focal de l'objectif, D' = f , D est infini et soit:

H est appelée distance hyperfocale et au delà de cette distance les images correspondantes sont au point sur la plaque photographique placée dans le plan focal image de l'objectif.

On peut exprimer H de façon générale en fonction de D₁ et D₂:

Si l'on veut une photographie nette d'objets situés entre des distances comprises entre D₁ et D₂, il suffira de mettre au point à une distance

On retiendra simplement qu'il faut mettre au point sur un plan intermédiaire en deçà du milieu des plans extrêmes.

Rappel de la figure précédente
