La polarité d'une molécule d'un milieu a pour origine l'existence de deux centres de charges distinctes. Cette séparation entre les centres de charges peut être naturelle ou induite.
Molécules et dipôlesLes Molécules de dipôle permanent:
La structure de la molécule est telle qu'en permanence le barycentre des charges + (les noyaux) est distinct de celui des charges - (les électrons). La molécule est "polaire".
Dans la molécule H-Cl le nuage d'électrons est déformé vers Cl et il en résulte un moment dipolaire permanent :
p ( H Cl )= 1.03 D
De même dans la molécule d'oxyde de carbone C-O, l'atome d'oxygène est ''accepteur'' d'électrons tandis que l'atome de carbone est ''donneur'' d'électrons. Le centre des charges négatives est déplacé vers l'atome d'oxygène et il existe un moment dipolaire permanent :
p (C O ) = 0.12 D
Exemple de la molécule d'eau :
| Le centre N des 10 charges négatives et le centre P des 10 charges positives sont distincts. NP = a = 3,9.10-2 On mesure pour la molécule polaire H2O un moment p = 6,2.10-30 C.m, soit 1,86 D.
|
 |
Autres exemples de molécules polyatomiques :
molécules : H C N linéaire p = 2.95 D
N H3 pyramidale p = 1.47 D
H2O angulaire p = 1.84 D
Dans le cas des molécules polyatomiques, si nous connaissons la structure
d'une molécule ainsi que le moment
de chaque liaison, il est possible de déterminer le moment dipolaire
résultant
de la molécule :
Les Molécules non polaires:
La répartition des charges dans ces molécules est telle que les barycentres des charges + et - sont confondus . C'est le cas :
des molécules à liaisons purement covalentes où il y a un égal partage des électrons : H2, N2, Cl2
des molécules dont les moments dipolaires partiels se compensent en raison de la symétrie de la molécule :
C O2 linéaire B F3 triangulaire C6H6 hexagonale
Dipôles induits En présence d'un champ électrique extérieur il s'exerce des forces de sens contraire sur les charges + et - d'un atome ou d'une molécule. Il apparaît une séparation des barycentres des charges >0 et <0.
L'atome ou la molécule sont alors dits polarisables et nous avons un moment dipolaire "induit" par la présence du champ électrique. A noter qu'un tel champ électrique peut être créé par un dispositif formé de deux plaques portant des charges opposées mais aussi par une molécule polaire voisine de la molécule influencée.
La polarisation, proportionnelle au champ électrique se traduit par un moment dipolaire induit p.
a est le coefficient de polarisabilité. Il dépend du numéro atomique Z de l'atome. Il s'exprime en C.m2 V-1.
a m est le coefficient de polarisabilité de la molécule.
Dipôles instantanés En fait dans tout atome ou molécule les électrons sont animés d'un mouvement permanent et à un instant donné les barycentres des charges + et - ne coïncident pas . Il existe à chaque instant des dipôles instantanés :
.
Bien qu'en moyenne, au cours du temps nous ayons en moyenne :
il n'en demeure pas moins que les atomes ou les molécules sont en interaction permanente.
Moments dipolaires et structure
moléculaireLa mesure du moment dipolaire d'une molécule conduit a des informations importantes concernant:
Application de l'interaction entre
dipôlesDans la matière, les dipôles permanents et instantanés créent un champ qui interagit avec les molécules déformables et fait apparaître des dipôles induits. Le bilan des interactions entre les dipôles a pour conséquence une force attractive appelée interaction de Van der Waals. Cette action est responsable de la grande cohésion des molécules entre elles au sein de la matière.
La force d'attraction dépend très fortement de la distance r entre les molécules. L'énergie potentielle variant en 1/r6 , la force de Van der Waals qui dérive de cette énergie potentielle varie comme 1/r7 .
Une solution étant formée d'un solvant et d'un soluté la solvatation résulte de l'association des molécules de solvant avec une molécule ou un ion de soluté. Lors de la dissolution les composés ioniques ne se dissolvent que dans des solvants très polaires comme l'eau, les alcools ... .
On notera par exemple la dissolution de Na-Cl dans l'eau. Les ions Na+ et Cl- sont solvatés par l'eau.
L'hydratation est un cas particulier de solvatation pour lequel les molécules de solvant sont les molécules d'eau.
Au cours du phénomène de solvatation les ions Ca++, Mg++, Na +, K+ Cl-, présents dans les tissus se déplacent dans l'eau. Au cours de leur mouvement ceux-ci sont freinés par les couches de solvatation.
Les Phénomènes de polarisationUn matériau placé dans un champ
peut être polarisé. Ses molécules ou ses atomes deviennent
des dipôles orientés dans le sens de .
Le phénomène de polarisation apparaît dans certains cristaux, comme le quartz, sous l'effet d'une contrainte mécanique .
Au repos, le moment dipolaire du cristal est nul
= 0. Sous l'effet d'une contrainte la direction des moments de certaines liaison
se trouve modifiée et nous avons
¹ 0.
L'arrangement étant régulier, des charges de signes opposés apparaissent de part et d'autre créant un champ parallèle à la contrainte.
Sur le plan expérimental mentionnons que la valeur du signal électrique mesuré permet d'évaluer la valeur de la contrainte.

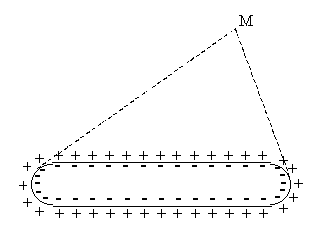

Au repos la membrane d'une fibre nerveuse est polarisée. Celle-ci peut être représentée par un grand nombre de dipôles dont les moments sont opposés 2 à 2. Le champ et le potentiel en un point M, à une certaine distance, sont nuls.
L'influx nerveux se traduit par la dépolarisation de la fibre par changement de la concentration des ions de part et d'autre de la membrane.
La propagation de l'influx nerveux se traduit par une onde de dépolarisation le long de la fibre nerveuse.
|
|
|
La perturbation représentée par l'onde de dépolarisation se propage le long de la fibre nerveuse à une vitesse V qui est la vitesse de déplacement de l'influx nerveux.
On remarquera que l'état 1 qui figure un état de dépolarisation qui se propage à un instant donné, est équivalent à la somme des états 2 + 3 + 4 de la membrane.
Si l'on admet comme précédemment que les états 2 et 3 ne créent en M aucun potentiel et aucun champ électrique, il apparaît alors que la propagation de l'influx nerveux peut être associée au déplacement d'un dipôle électrique selon l'axe de la fibre nerveuse à la célérité V.
Le potentiel électrique en un point M est donné par la relation :
Nous avons là un exemple fondamental de la notion de dipôle liée à la propagation de l'influx nerveux.
L'activité périodique du coeur commence par une dépolarisation des cavités supérieures ou oreillettes; elle est suivie de la dépolarisation des cavités inférieures ou ventricules. L'électrocardiogramme est basé sur le principe de la polarisation et de la dépolarisation du muscle cardiaque.
L'électrocardiogramme est obtenu en mesurant en différents points du corps humain les potentiels créés par les ondes de dépolarisation et de repolarisation.
Le vectocardiogramme.
L'activité du muscle cardiaque peut sur le plan des phénomènes électriques être perçue comme le changement d'orientation d'un vecteur dipôle électrique au cours des différentes phases du cycle.
La figure ci-dessus reproduit l'orientation et l'intensité du vecteur dipôle électrique, aussi appelé vectocardiogramme, au cours d'un cycle du muscle cardiaque.
La petite boucle P est a associer à l'activité des oreillettes. La grande boucle R correspond à l'activation du muscle ventriculaire. Le cycle se termine par une onde de repolarisation du muscle ventriculaire que l'on perçoit sur la boucle T.
Expérimentalement les potentiels mesurés sont de quelques millivolts.

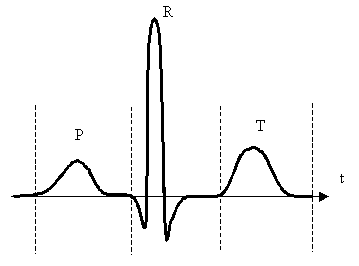

La figure ci-dessous représente schématiquement le tracé d'un électrocardiogramme qui correspond aux mesures de tensions enregistrées lors des cycles P,R et T.
Auteur : A.Cogne 1998
|
 |
.
