Construction du rayon réfracté correspondant à un rayon incident quelconque
|
Pour

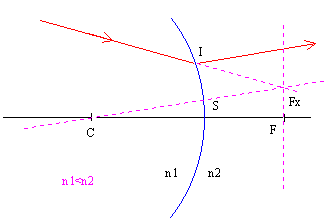

construire le rayon réfracté correspondant à un rayon incident quelconque,
on cherche l'intersection du rayon incident avec le plan focal objet
puis on trace un rayon passant par le centre C du dioptre et le foyer
secondaire précédemment défini. Le rayon réfracté est parallèle
à CFx.
On peut également tracer une parallèle au rayon incident passant par C et chercher son intersection avec le plan focal image; le rayon réfracté semblera alors issu du foyer secondaire ainsi défini. Ce type de construction est valable quel que soit le dioptre sphérique, divergent ou convergent, convexe ou concave. |
L'animation suivante permet de déterminer le rayon réfracté correspondant à un rayon incident quelconque sur un dioptre sphérique:
|
|
|
