Dioptre convergent.
|

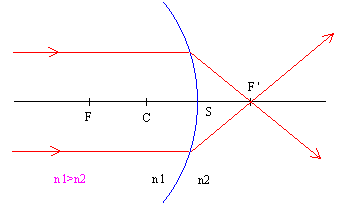

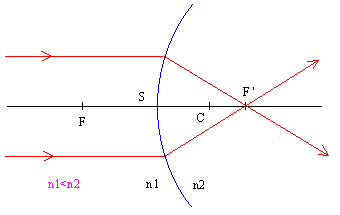

Nous
représentons la réfraction d'un faisceau
de rayons parallèles à l'axe du dioptre suivant que le dioptre est convexe
ou concave et que n1 est supérieur ou inférieur à n2.
Un dioptre sera convergent si le foyer image est réel. On définit la vergence d'un dioptre par la relation:
Le dioptre sera convergent si sa vergence est positive c'est-à-dire si le centre de courbure C est situé dans le milieu d'indice de réfraction le plus élevé. |
Le foyer image d'un dioptre sphérique convergent est visualisé dans la vidéo suivante:
|
|
Dioptre sphérique convergent |
|
|
|
