Deux types de cyclone sont essentiellement à considérer.
- Cyclones à entrée latérale
Ce sont les plus classiques des cyclones. Le gaz est admis à la partie supérieure du cylindre par une entrée tangentielle et sort par une cheminée centrale située en haut de l'appareil. La Figure 4. 8 en montre son principe de fonctionnement.
- Cyclones à entrée axiale
Plusieurs variantes ont été proposées. Parmi elles, un arrangement constitué d'aubes de mise en rotation du gaz assurent l'établissement d'un vortex adéquat. Ce type de cyclone est généralement connu, par extension abusive, sous le nom de Uniflow.
|

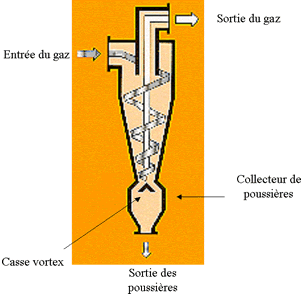

Figure 4. 8 : cyclone dépoussiéreur classique |
Remarque : cas des multicyclones
Ils ne sont ni plus ni moins qu'un arrangement en parallèle de plusieurs petits cyclones, qui, de par leur petite taille ont une efficacité supérieure (Figure 4. 9). Pour obtenir l'efficacité maximale d'un multicyclone, on doit veiller avec un soin particulier à la répartition du gaz entre les différentes cellules, ainsi qu'à l'évacuation des résidus. Contrairement aux cyclones traditionnels, il est d'usage de tolérer une légère fuite du gaz (1 à 3 %) par le bas avec les poussières, ce qui stabilise l'écoulement des solides. |
Figure 4. 9 : multicyclone |
Dans le cas d'un cyclone, plus l'efficacité désirée est élevée, plus la perte de charge est grande et plus la consommation en énergie est importante.
